Question

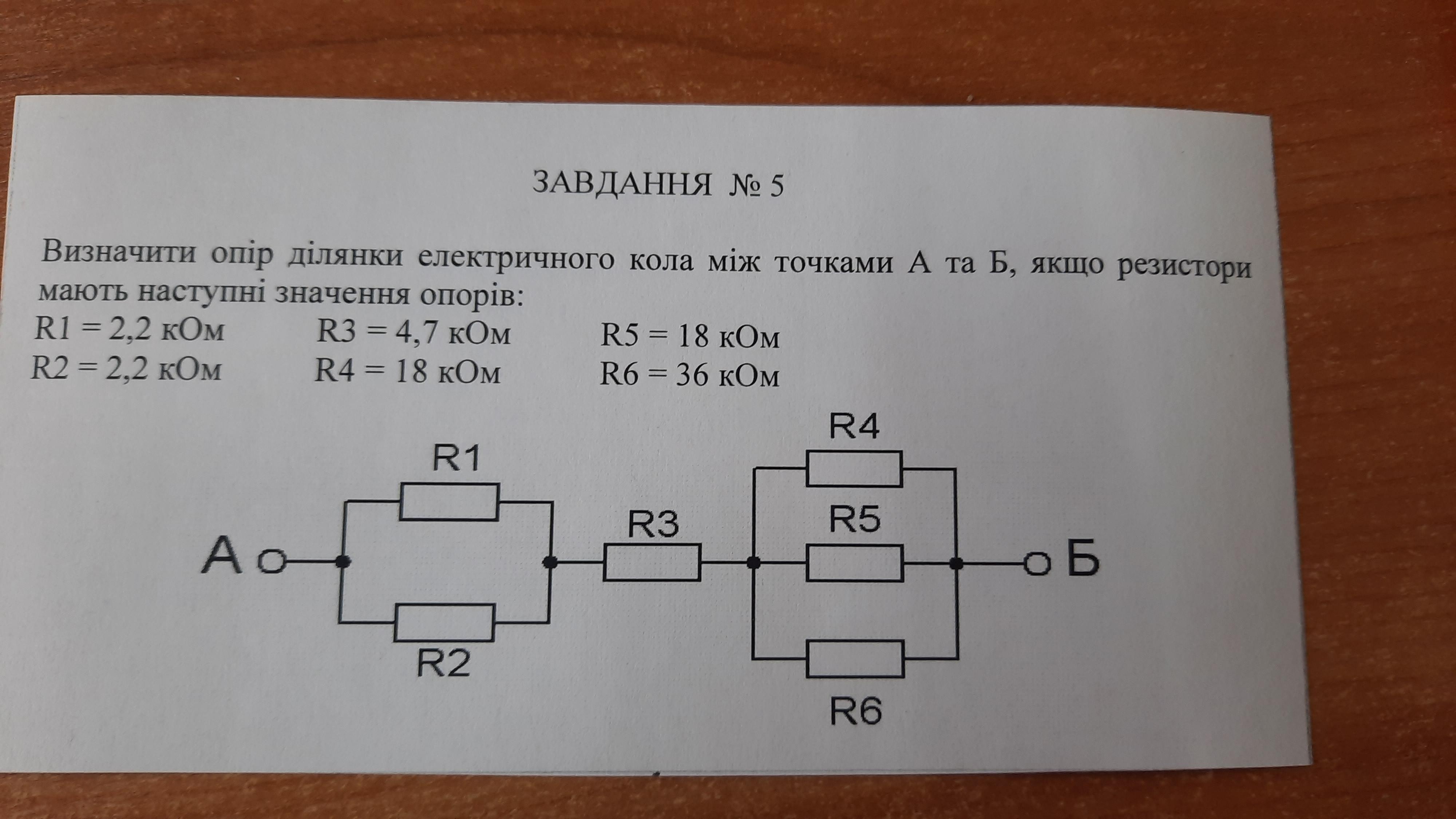

Помогите пж от этого зависит моя жизнь !

Answer 1

Ответ:

167,8 kΩ

Объяснение:

1. Найдём результирующе сопротивление группы R₁₂:

Резисторы R₁ и R₂ подключены параллельно ⇒

$\frac{1}{R_{12}} = \frac{1}{R_{1}} + \frac{1}{R_{2}} \\\\R_{12} = \frac{R_{1}R_{2}}{R_{1}+R_{2}} = \frac{2,2*2,2}{2,2+2,2} = \frac{2,2*2,2}{2*2,2} = \frac{2,2}{2} = 1,1k\Omega$

2. Найдём результирующе сопротивление группы R₄₅₆:

Резисторы R₄, R₅ и R₆ подключены параллельно ⇒

$\frac{1}{R_{456}} = \frac{1}{R_{4}} + \frac{1}{R_{5}} + \frac{1}{R_{6}} \\\\R_{456} = \frac{R_{4}R_{5}R_{6}}{R_{4}+R_{5}+R_{6}} = \frac{18*18*36}{18+18+36} = \frac{18*18*36}{4*18} = \frac{1*18*9}{1*1} = 162k\Omega$

3. Найдём результирующе сопротивление R₁₂₃₄₅₆ между точками А и Б:

Группы резисторов R₁₂, R₃ и R₄₅₆ подключены последовательно ⇒

R₁₂₃₄₅₆ = R₁₂ + R₃ + R₄₅₆ = 1,1 + 4,7 + 162 = 167,8 kΩ
