Question

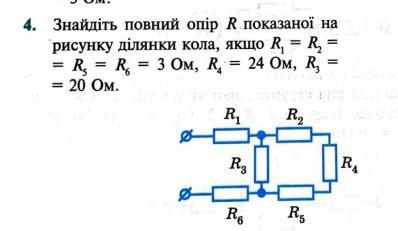

4. Знайдіть повний опір R показаної на рисунку ділянки кола, якщо R = R = R = 3 OM, R = 24 Ом, R = = Rs = 20 Ом. = Ø R1 С R3 R6 R₂ R₂ R₁ 노
дам 50 балов, срочно!!!​

Answer 1

Ответ:

Дано:

R1=R2=R5=R6=3 Ом;

R4=24 Ом;

R3=20 Ом.

Знайти R.

1. Знаходимо загальний опір з резисторів R3, R2, R4, R5.

R3,2,4,5=R3*(R2+R4+R5)/R3+R2+R4+R5=20*(3+24+3)/20+3+24+3=600/50=12 Ом.

2. Повний опір ділянки кола, дорівнює:

R=R1+R6+R3,2,4,5=3+3+12=18 Ом.

Відповідь: Повний опір ділянки кола, дорівнює 18 Ом.

Объяснение:
