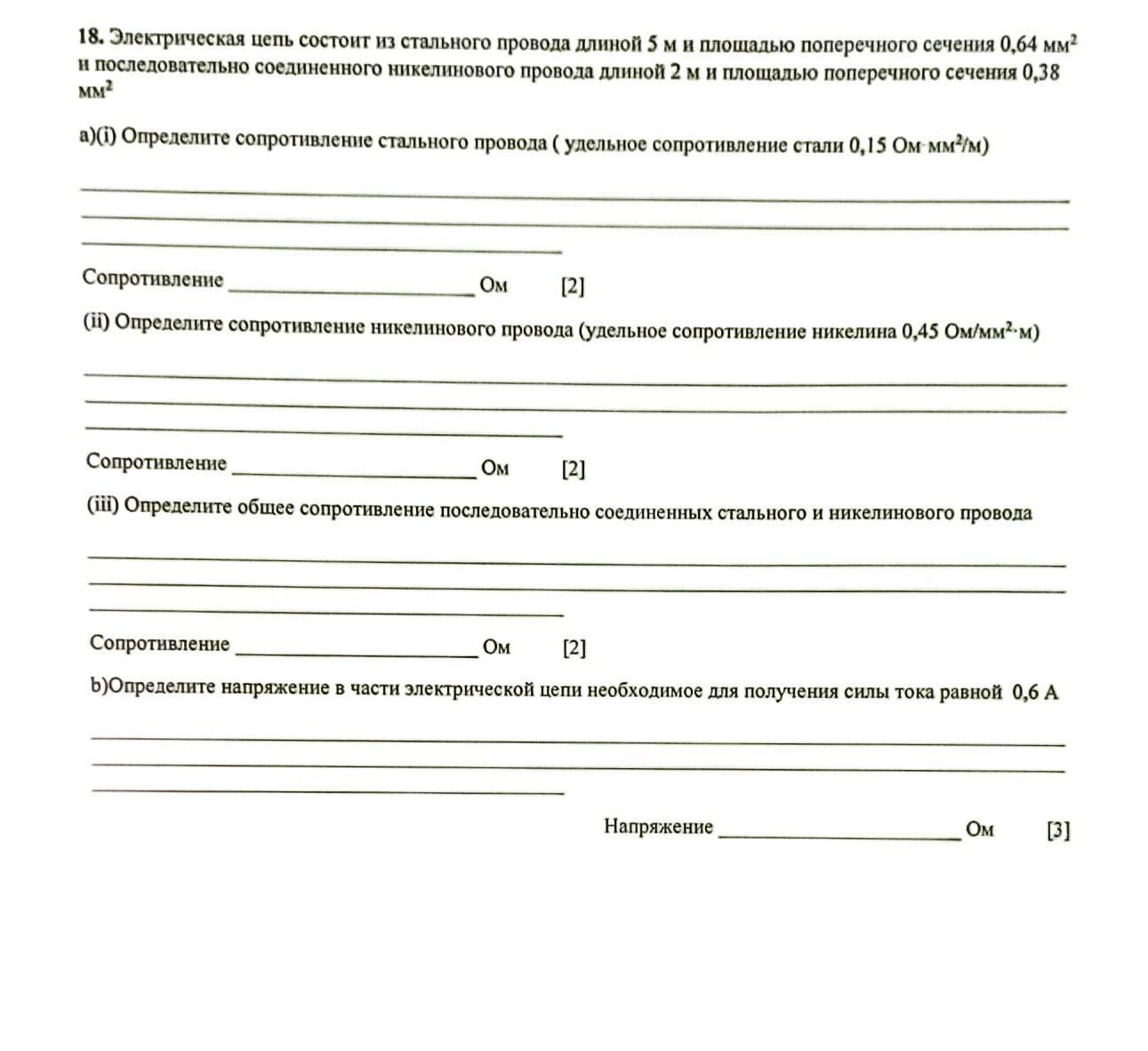

18. Электрическая цеп состоит из стального провода длиной 5 м и площадью поперечного сечения 0,64 мм2 и последовательно соединенного никелинового провода длиной 2 м и площадью поперечного сечения 0,38 мм2
a)(i) Определите сопротивление стального провода ( удельное сопротивление стали 0,15 Ом мм2/м)
Сопротивление
Ом
(ii) Определите сопротивление никелинового провода (удельное сопротивление никелина 0,45 Ом/мм2-м)
Сопротивление
Ом
(iii) Определите общее сопротивление последовательно соединенных стального и никелинового провода
Сопротивление
Ом
b)Определите напряжение в части электрической цепи необходимое для получения силы тока равной 0,6 А
Напряжение
Ом
Ответы
Ответ:
a)
(i) Сопротивление стального провода можно найти, используя формулу: R = (ρ * L) / A, где ρ - удельное сопротивление материала провода, L - длина провода, A - площадь поперечного сечения провода.
R = (0.15 Ом мм2/м * 5 м) / 0.64 мм2 = 1.172 Ом
Ответ: 1.172 Ом
(ii) Сопротивление никелинового провода также можно найти, используя формулу: R = (ρ * L) / A.
R = (0.45 Ом/мм2-м * 2 м) / 0.38 мм2 = 2.368 Ом
Ответ: 2.368 Ом
(iii) Общее сопротивление последовательно соединенных стального и никелинового провода равно сумме их сопротивлений:
R_total = R1 + R2 = 1.172 Ом + 2.368 Ом = 3.54 Ом
Ответ: 3.54 Ом
b) Напряжение в части электрической цепи можно найти, используя закон Ома: U = I * R, где I - сила тока, R - сопротивление части цепи.
U = 0.6 А * 3.54 Ом = 2.124 В
Ответ: 2.124 В
