Question

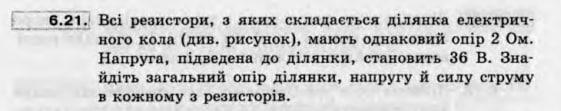

100 балов , срочно! Расписать с Дано!

Answer 1

Ответ:

Объяснение:

Дано:

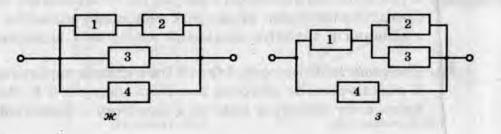

R1=R2=R3=R4=2 Ом

U=36В

------------------------

R-?; U1-U4-?; I1-I4-?

R=1/(1/(R1+R2)+1/R3+1/R4))=1/(1/(2+2)+1/2+1/2))=1/(1/4+1/2+1/2)=0,8 Ом

U3=U4=U=36В

I3=I4=U3/R3=U4/R4=36/2=18А

I1=I2=U/(R1+R2)=36/(2+2)=9А

U1=U2=I1*R2=I2*R2=9*2=18В

I=U/R=36/0,8=45А

Дано:

R1=R2=R3=R4=2 Ом

U=36В

------------------------

R-?; U1-U4-?; I1-I4-?

Rэкв1,2,3=R1+R2*R3/(R2+R3)=2+2*2/(2+2)=3 Ом

R=Rэкв1,2,3*R4/(Rэкв1,2,3+R4)=3*2/(3+2)=1,2 Ом

U4=U=36В

I4=U4/R4=36/2=18А

I1=I2+I3=U/Rэкв1,2,3=36/3=12А

U1=I1*R1=12*2=24В

U2=U3=U-U1=36-24=12В

I2=I3=U2/R2=U3/R3=12/2=6А

I=U/R=36/1,2=30А
