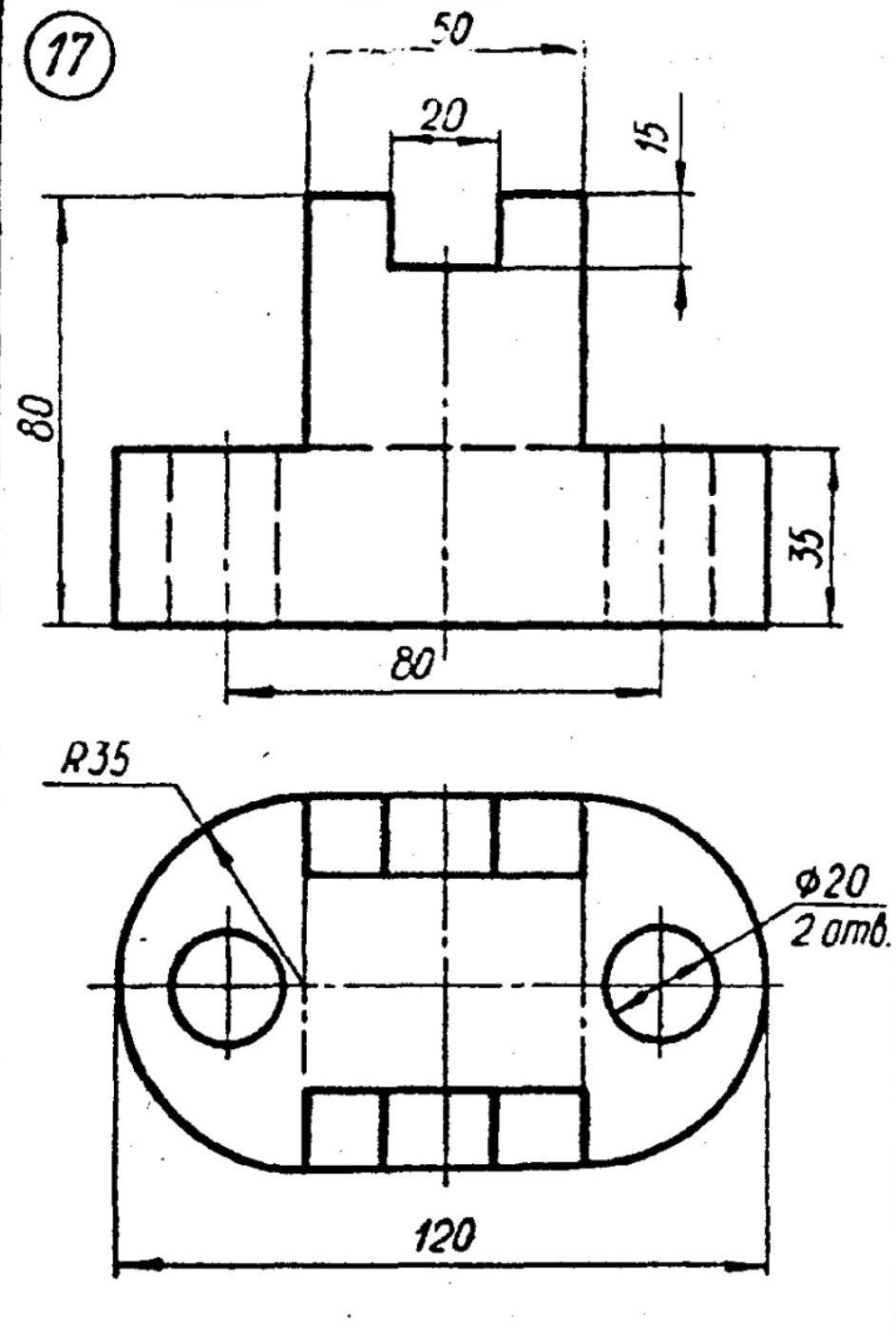

По двум видам (дана фронтальная(вид спереди) проекция и горизонтальная(вид сверху) проекция) построить третий вид (профильная (вид слева) проекция) - ГОСТ 2.305-68. Проставить необходимые размеры ГОСТ 2.307-68 Сделать необходимый разрез - ГОСТ 2.305-68 Построить прямоугольную изометрию – ГОСТ2.317-69.​

Приложения:

Ответы

Ответ дал: gi3mo
2

Ответ:

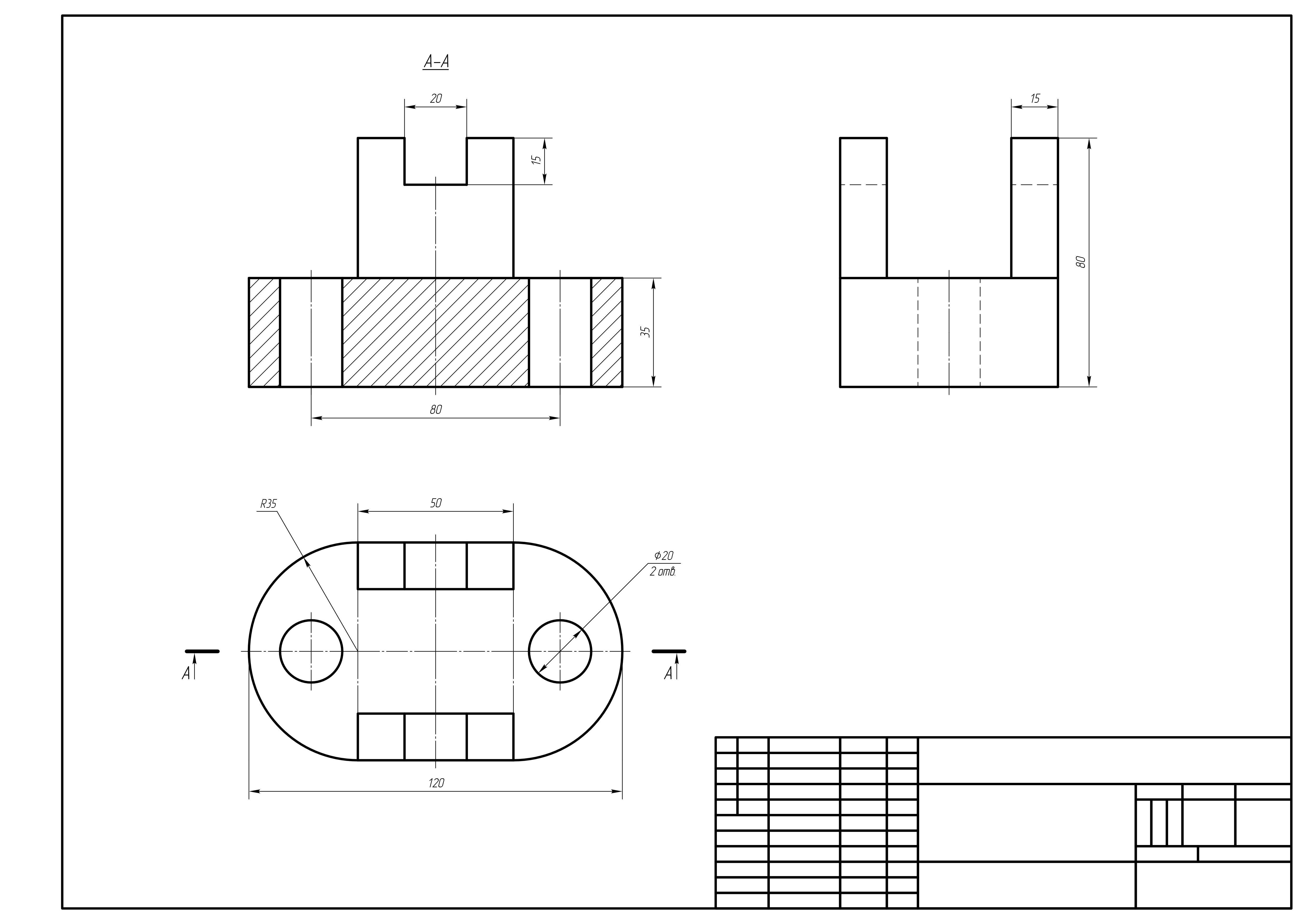

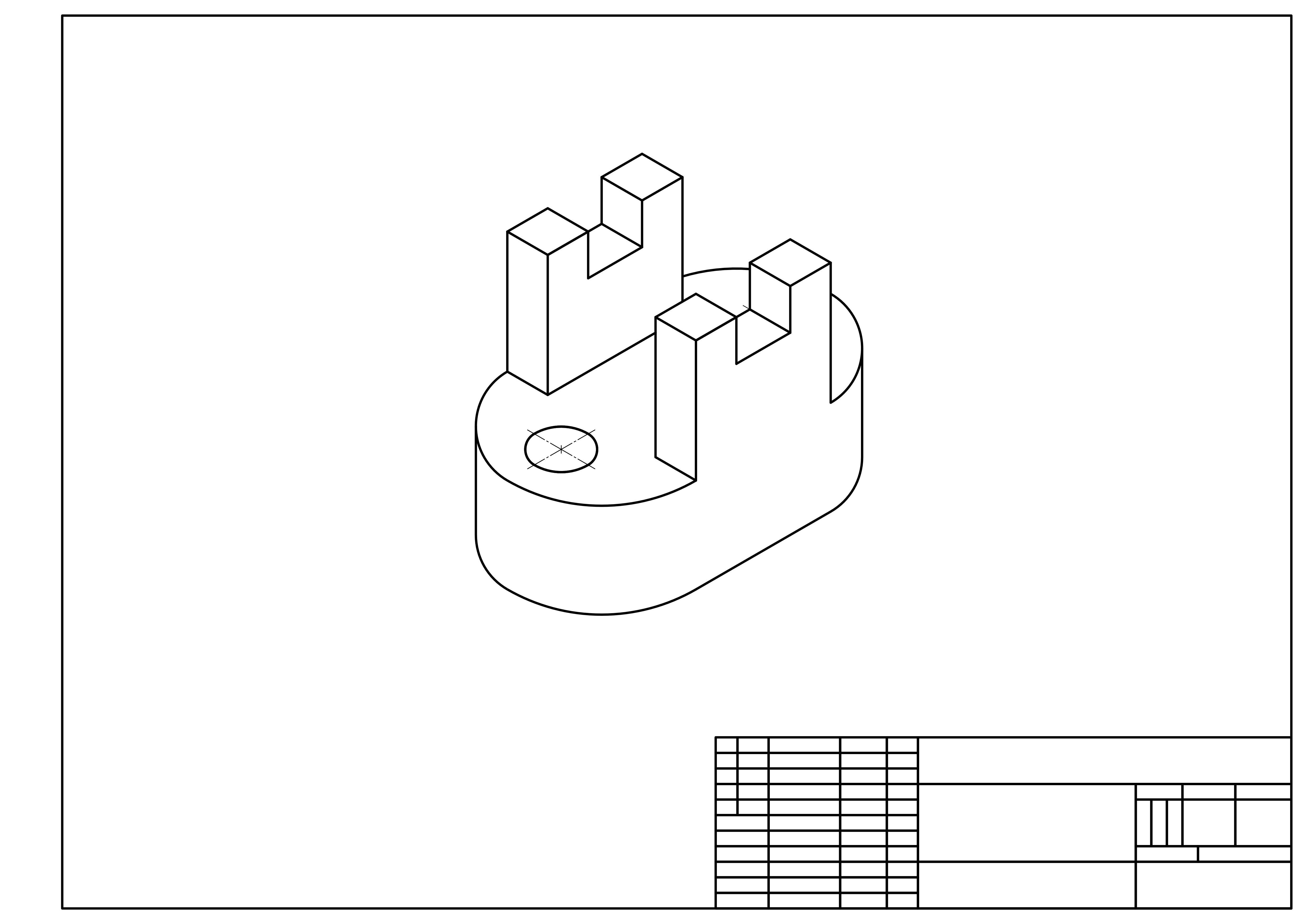

Смотри картинки

+++++++++++++++++++++++++++++

Приложения:
nurpromeermanov2006: БОЛЬШОЕ ВАМ СПАСИБО!!!
