Question

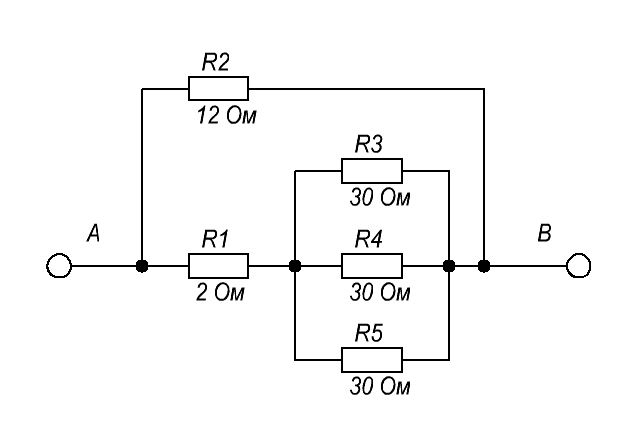

На рисунке дана схема электрической цепи. Напряжение UАВ = 120 В. Определить сопротивление всей цепи и силу тока в цепи.

Answer 1

R345=30/3=10 Ом

R1345=10+2=12 Ом

Ro=12/2=6 Ом

Io=U/Ro=120/6=20 A
