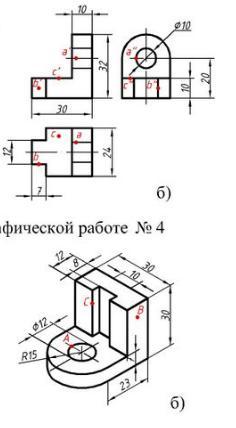

1) Какие виды детали представлены на чертеже?
2) Сочетанием каких геометрических тел образована каждая деталь?
3) Есть ли отверстия в детали? Если есть, какую геометрическую форму отверстие имеет?
4) Найдите на каждом из видов все плоские поверхности, перпендикулярные фронтальной, а затем — горизонтальной плоскостям проекций.
Ответы
Ответ:
1) Представлены на чертеже виды спереди, сверху и слева.
2) Деталь верхняя образована сочетанием следующих геометрических тел: четырёхугольная призма с двумя вырезами в виде правильных четырёхугольных призм, прямоугольный параллелепипед с вырезом в виде полуцилиндра с радиуса R, полуцилиндр с вырезом полуцилиндра с радиуса R .
Деталь нижняя образована сочетанием следующих геометрических тел: параллелепипед с вырезом в виде параллелепипеда меньшего размера, Четырёхугольная призма с вырезом в виде полуцилиндра с радиусом r, полуцилиндр с вырезом в виде полуцилиндра c радиусом r.
3) Отверстие в детали есть, и оно имеет цилиндрическую форму.

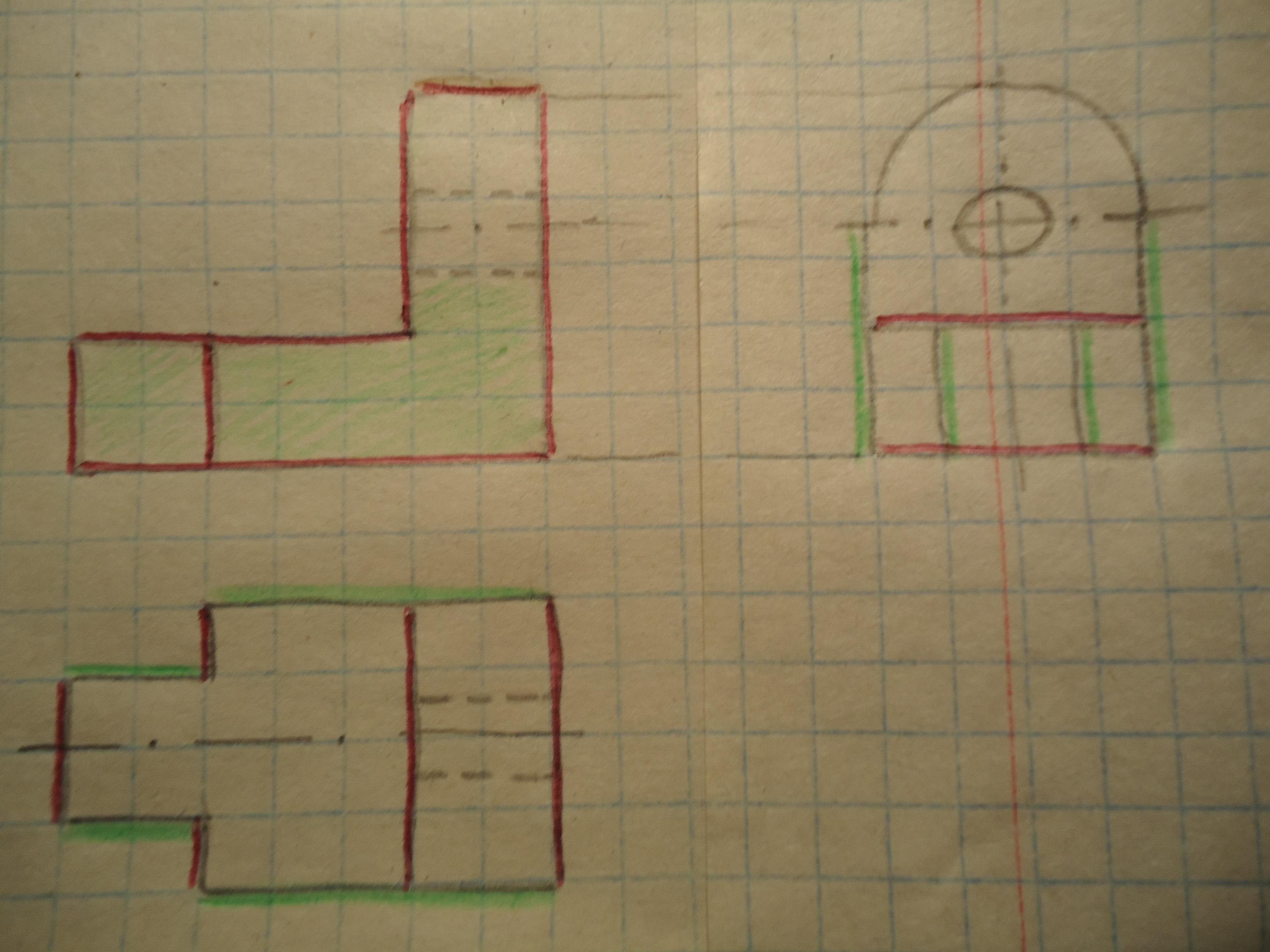

4) См. фото с чертежом:
Поверхности, перпендикулярные фронтальной плоскости, отмечены на чертеже красным цветом.
Поверхности, перпендикулярные горизонтальной плоскости, отмечены зелёным цветом.
Надеюсь, что помогла вам.
